Возведение столбчатого фундамента своими руками

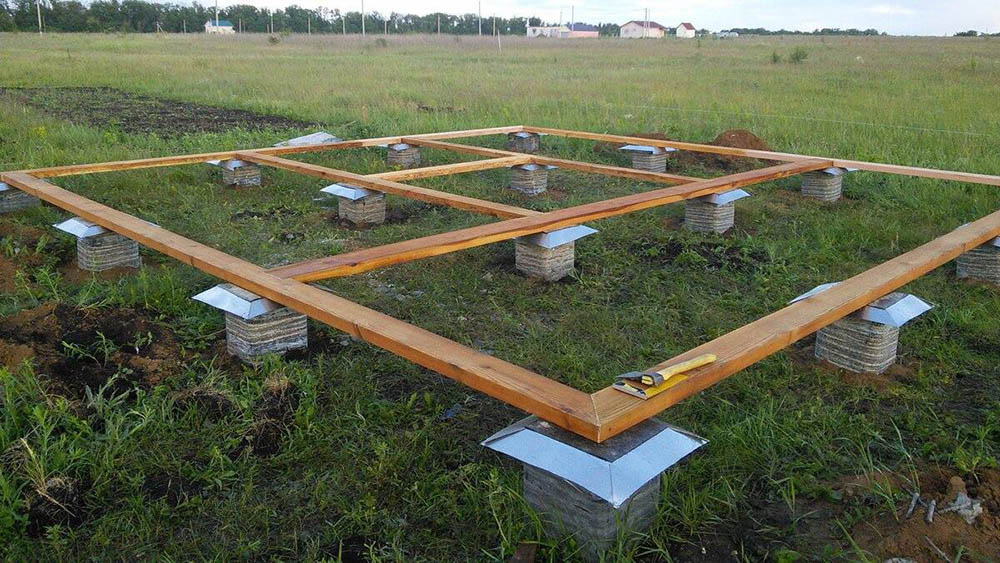

Столбчатый фундамент своими руками Фундамент

Столбчатый фундамент — это основание жилой постройки или технического помещения небольших размеров. Подходит для беседок, летних веранд или бани. В отличие от других разновидностей фундаментов, столбчатый проще в установке и дешевле по стоимости монтажа.

Прежде чем принимать окончательное решение, начинать работу по закладке фундамента самому или нанимать для этого профессионалов, изучите вопрос, как сделать столбчатый фундамент.

Что такое столбчатый фундамент

Столбчатый фундамент имеет конструкционную схожесть со свайным видом фундаментного основания. Это система опор, выполненная из нескольких опорных столбов, прямоугольной, квадратной или круглой формы, на которые устанавливается инженерное сооружение.

В отличие от других видов фундамента, он не рассчитан на удержание большого веса конструкций. Нагрузка на основание не может превышать 1000 кг/м3.

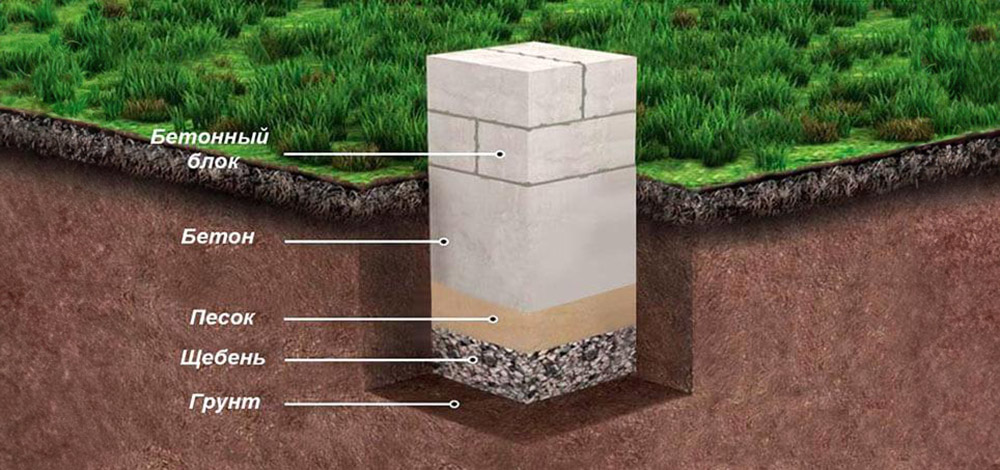

Столб для фундамента

Существует ряд причин, по которым столбчатый фундамент, может быть выбран в качестве основания для инженерной постройки:

  • для начала монтажа столбчатого фундамента совершенно не обязательно проводить подготовку почвы;
  • монтаж самого сложного вида (заливного) длится не более 1-2 недель;
  • стоимость материала минимальная;
  • в отличие от ленточного фундамента, не нуждается в гидроизоляции;
  • не требователен к типу грунта, хотя и имеет некоторые ограничения;
  • с монтажом столбов справится даже малоопытный работник;
  • правильно смонтированный столбчатый фундамент способен простоять от 50 до 100 лет.

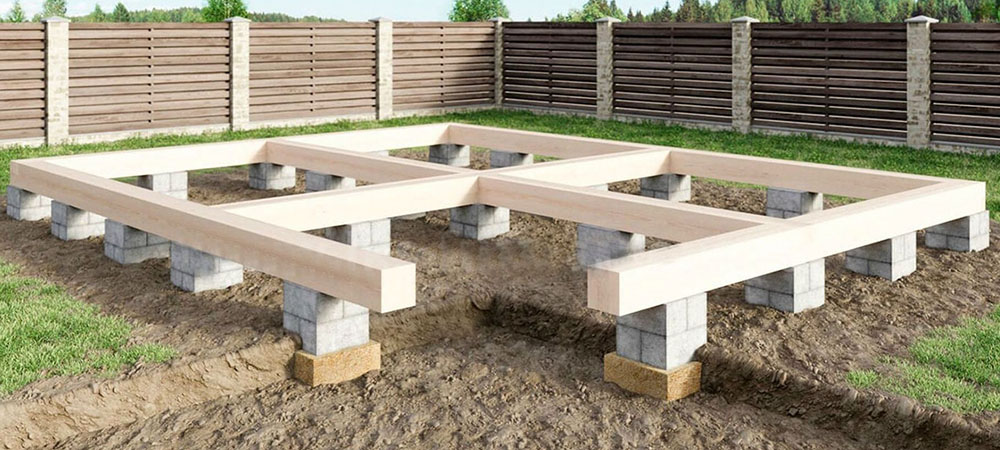

Фундамент на столбах

Среди основных недостатков стоит отметить важный момент. Выбор столбчатого фундамента накладывает ограничения на установку тяжёлых конструкций и возможность закладки подвального помещения.

Особенности

При разметке основания столбы фундамента размещают по углам здания, в местах пересечения внутренних стен, а также на протяжении длины стен с расстоянием между ними в 1,5-2 метра. Если строение небольшое, такое как хозблок или сарай, то расстояние между столбами может быть увеличено до 3 метров.

На верхнее основание столбов укладывают листы рубероида, чтобы защитить несущие балки, являющиеся основанием для будущей постройки, от влаги. Скреплять столбы с направляющими балками нет необходимости.

Разновидности

Различают три вида столбчатого фундамента по способу погружения:

  • незаглублённый — тот, который монтируется на поверхность земли;
  • мелкозаглублённый — требует посадки в яму, глубиной до 0,5 м.
  • заглублённый — монтаж требует опускания основания столба ниже точки промерзания.

Какой тип столбов будет выбран для вашего участка, определять нужно исходя из особенностей грунта. Для почвы, где преобладает песок или глина, можно выбрать первый вариант. Для более мягкого грунта, который с приходом весны пропитывается влагой, лучше выбрать мелкозаглублённый фундамент.

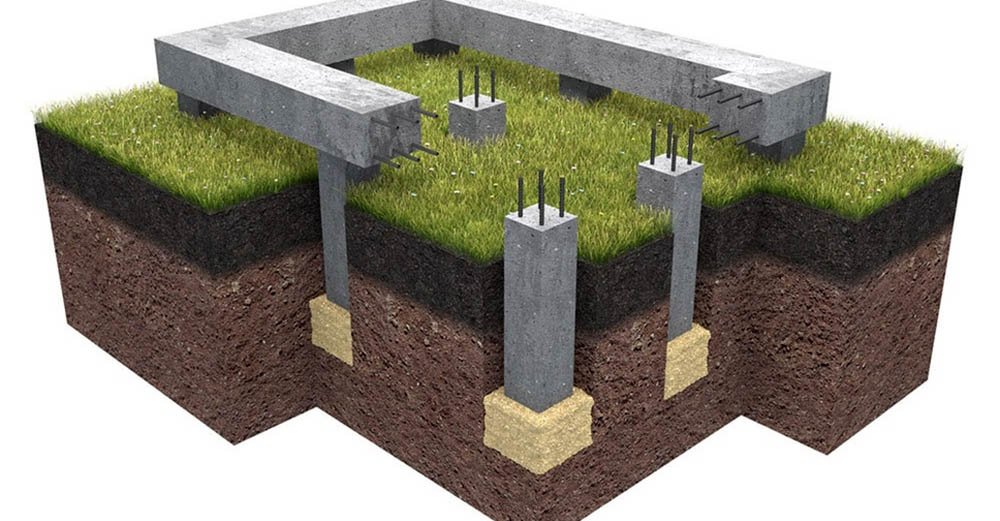

Фундамент монолитного типа

По типу используемого материала выделяют другие разновидности основания на столбах:

  1. Монолитный. Рассчитан на максимальные нагрузки от инженерных сооружений. Правильные расчёты и расстановка столбов из бетона помогут установить сверху даже двухэтажный деревянный дом. Выбирается для сложного грунта.
  2. Из кирпича или блока. Столбы, выложенные из кирпича, являются довольно прочным основанием, но не подходят для участков с повышенной влажностью. В таких условиях оно начинает быстро разрушаться.
  3. Из бутового камня. Подходит для местности, где движение грунта не наблюдается.
  4. Деревянный. Выбирают для установки небольших сараев, беседок и веранд. Обязательно заглубляются в грунт и пропитываются гидроизоляционным материалом.
  5. Из асбестовых труб. Способен выдерживать большое деревянное одноэтажное строение.

Фундамент из асбестовых труб

Выбор фундамента зависит от грунта и размеров сооружаемой конструкции.

Выбор материала и проведение расчётов

Всякое строительство начинается с выбора и определения количества строительного материала. Что касается первого, то тут нужно обращать внимание на вид конструкции, и уже исходя из этого подбирать материал, отвечающий требованиям надёжности.

Для самостоятельного расчёта можно воспользоваться одним из онлайн-сервисов, который даст приблизительные результаты. Однако, ни один из сервисов не способен учесть все особенности строительства.

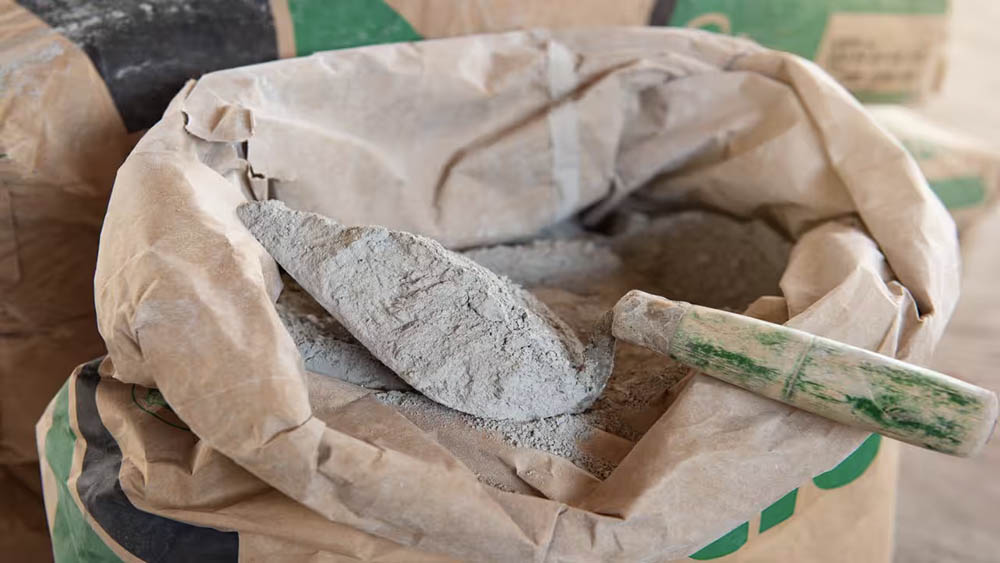

Цемент для фундамента

Попробуйте обратиться за помощью к профессионалам, которые знакомы с особенностями местного грунта и произведут правильные расчёты вместо вас. Также можно воспользоваться услугами архитектурных организаций.

Но если желание сделать всё своими руками, то расчёты нужно будет производить с калькулятором, ручкой или карандашом и листом бумаги. При этом помните, что это довольно трудное занятие, которое не терпит погрешностей в расчётах. После этого можно переходить к строительству.

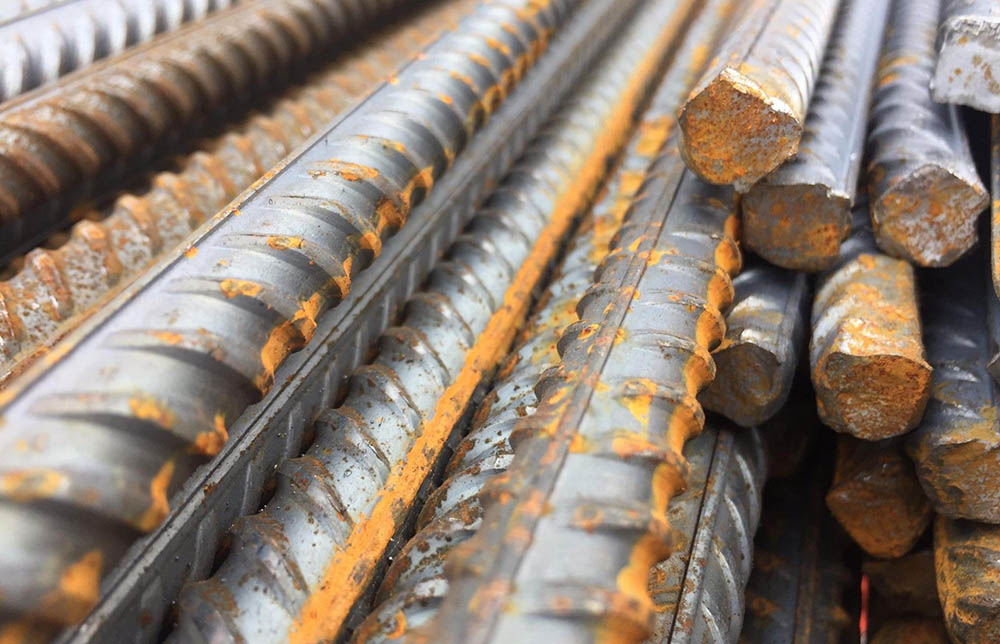

Арматура для фундамента

Монтажные работы

Технологические особенности монтажа столбчатого фундамента отличаются в зависимости от выбранного вида, однако общие принципы примерно одинаковые и поэтапно работа выглядит следующим образом:

  • подготовка;
  • земельные работы;
  • заливка бетона или укладка блоков, кирпича;
  • удаление опалубки, заполнение полостей песком, утепление и гидроизоляция основания.

Так выглядит общая схема. Она может быть изменена в зависимости от глубины залегания столбов и вида используемого материала.

Подготовка

На этом этапе создаются схематические наброски с примерными размерами и расстояниями. После проверки задуманного рисунок переносится на постоянный чертёж. Здесь должно быть указано точное расположение всех столбов (их количество и расстояние между ними).

Нелишним будет, нарисовать отдельным чертежом конструкцию фундамента. Это поможет лучше ориентироваться и не ошибиться во время монтажа.

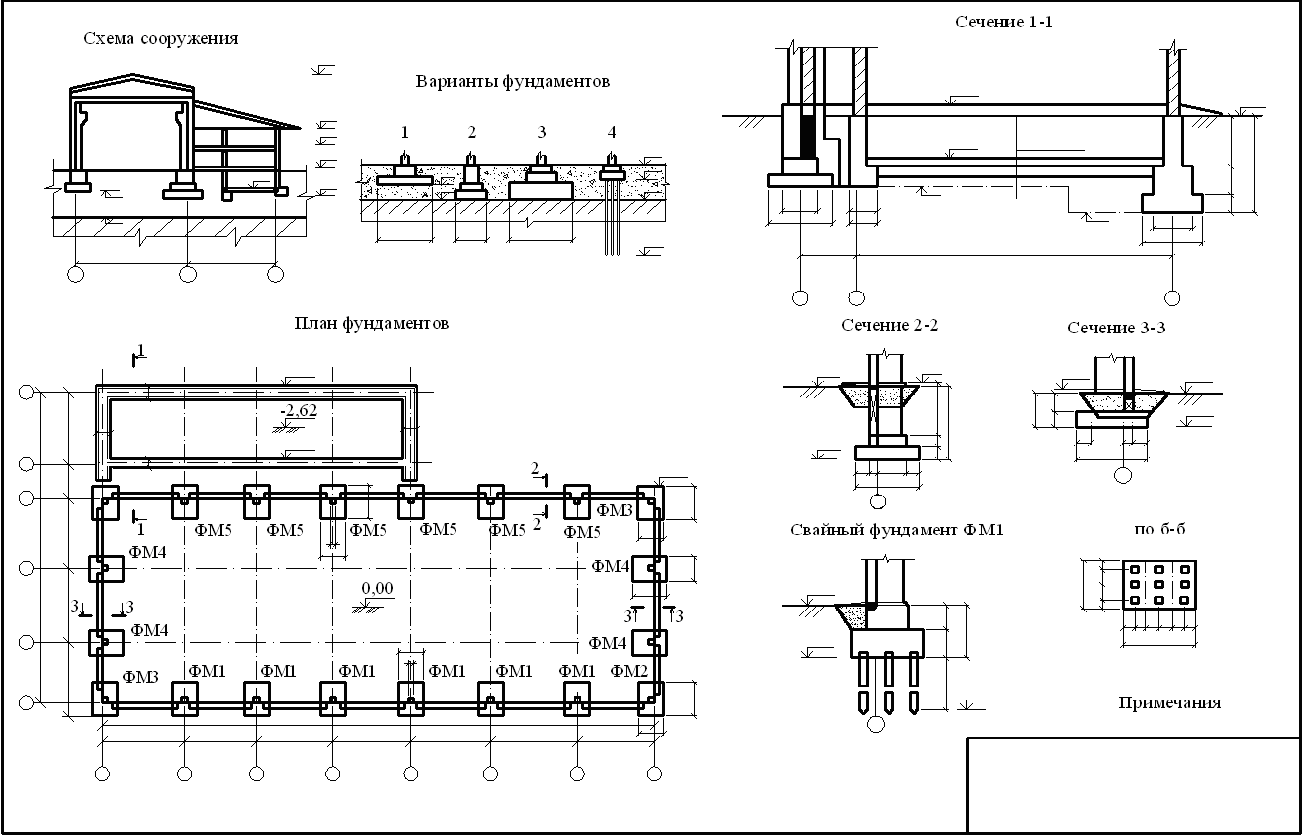

Фундамент и чертёж

Далее переходим к очищению территории от мусора, травы и камней. Замерив контур будущего основания, отмеряем по одному метру с каждой из сторон, определяя внешний контур.

Внутренняя часть должна быть очищена от дернистого слоя в 30 см глубиной. Эту часть засыпаем слоем песка и щебня, создавая песчано-каменистую подушку.

Переходим к капитальной разметке. Для этого, ориентируясь на размеры с чертежа, замеряем расстояния от угловых столбов и устанавливаем деревянные колышки с обеих сторон от столба, чтобы определить ширину столбчатого фундамента.

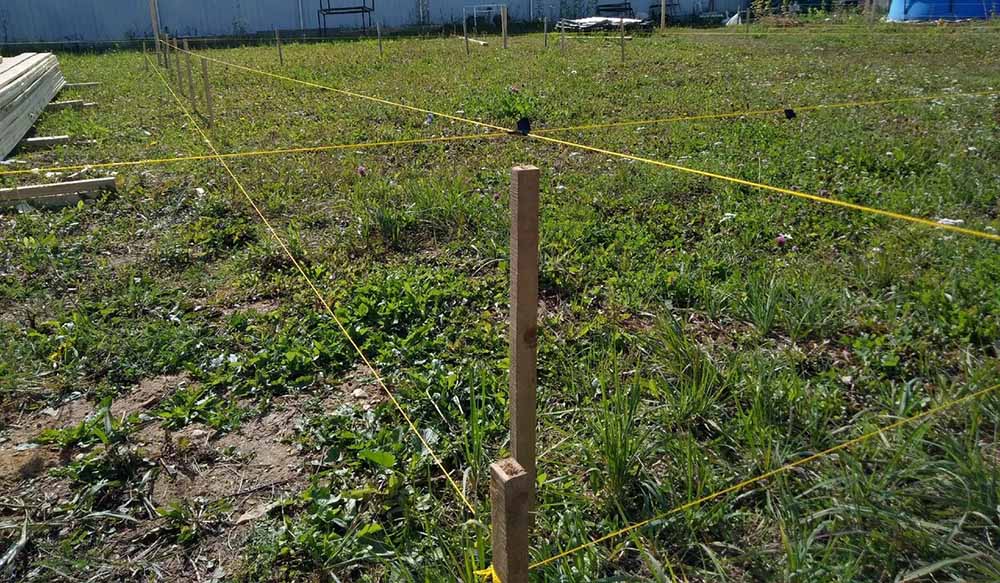

Фундамент и разметка

После установки всех колышков обязательно проверьте соответствие диагоналям. Натяните строительный шнур для определения границ основания.

Подготовка ям

Разметка под фундамент покажет места расположения столбчатых опор и то, в каких местах необходимо копать ямы. Делать это удобнее ручным способом лопатой или при помощи бура. При формировании ям учитывайте запас под опалубку и подсыпку.

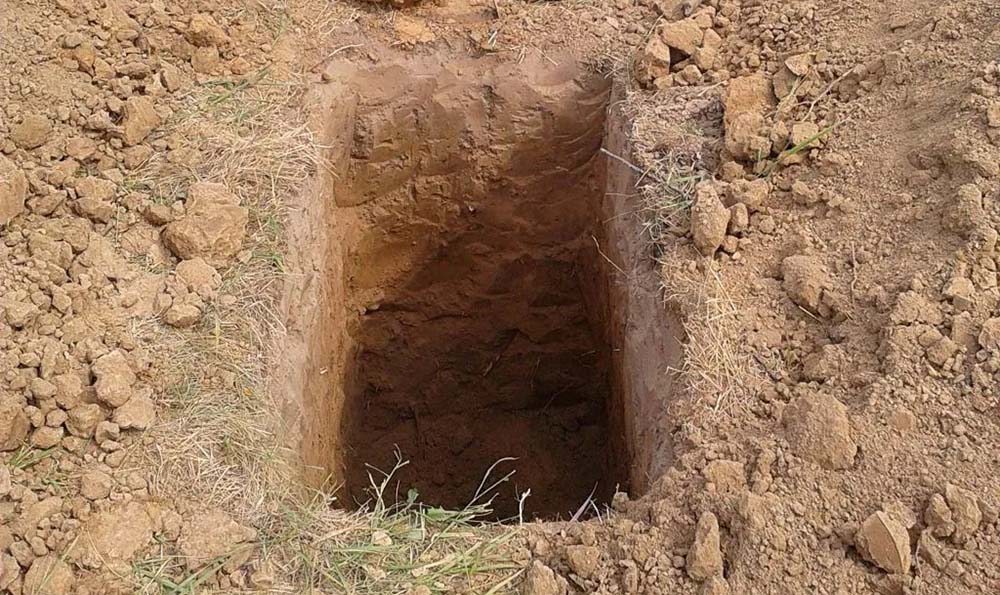

Яма для опор

Если фундамент требует копки ямы глубиной более 1 метра, то повышается риск осыпания грунта. Для предотвращения такой ситуации рекомендуется формировать стенки под небольшим уклоном с расширением в верхней части.

Монтаж столбов фундамента

В подготовленные ямы можно устанавливать столбчатые опоры, но для начала нужно сделать песчаную подушку. Для этого слоем 15-20 см укладывается речной песок, а сверху — слой 5 см из щебня.

Чтобы не допустить проседания столба, песок проливается два раза водой с полным просушиванием, и вся подушка трамбуется. Глубина расположения основания определяется исходя из региональных особенностей грунта.

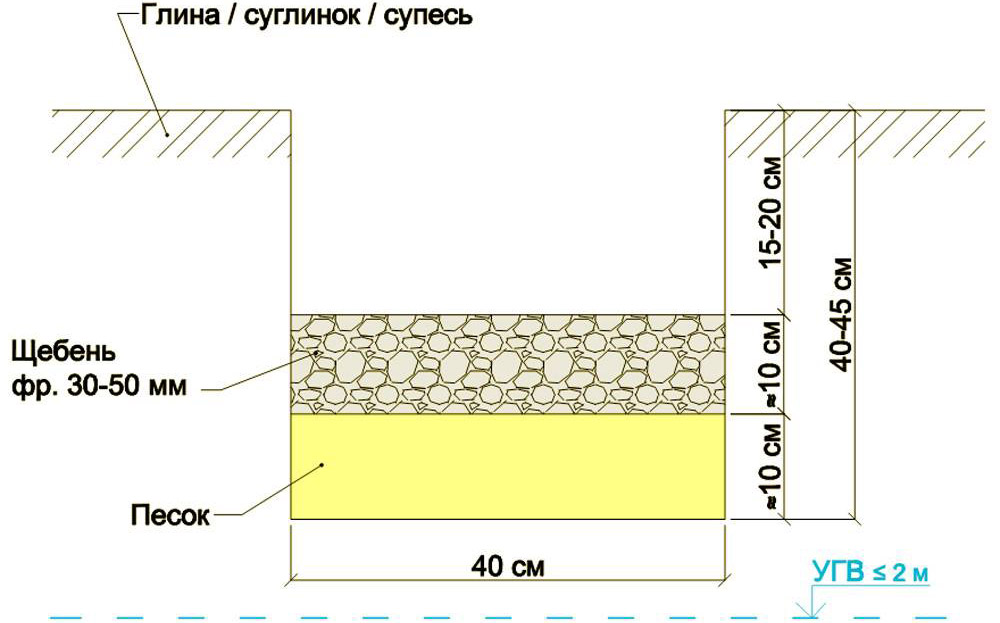

Фундамент и подушка

Монолитный

Это столбчатое основание, представленное из нескольких бетоннозаливных конструкций. Они состоят из подошвы и основного столба. Подошва — это нижняя монолитная часть, необходимая для расширения площади опоры. Такой способ может быть использован при возведении тяжёлых двухэтажных жилых строений, сделанных из дерева.

Для создания монолитного столбчатого фундамента необходимо выкопать яму, размером превышающую сечение столба в два-три раза. Затем на дне формируется песчаная подушка и собирается армированный каркас с включением подошвы участка.

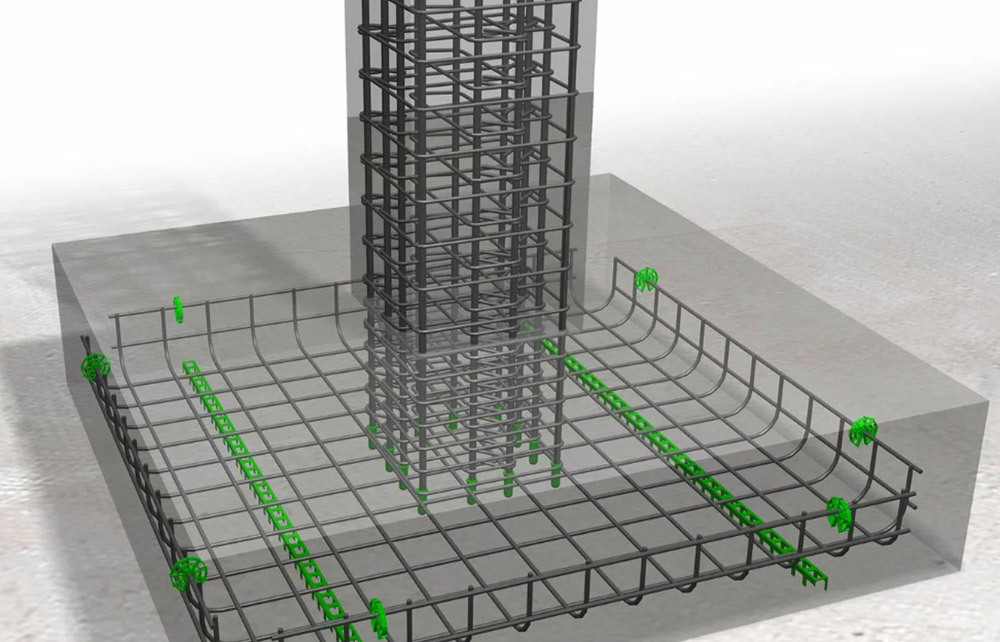

Арматура для фундамента

После того как работа по сборке каркаса будет окончена, переходят к сколачиванию опалубки. Удобнее всего это сделать из ненужных досок или деревянного листового материала (ОСП, ДСП, фанера).

Для начала производится заливка подошвы. После лёгкого застывания собирается каркас вокруг опорного столба, проверяется точность расположения по шнурке и уровню. Заканчивается работа заливкой бетона.

Чтобы залить бетон равномерно, без пустот, рекомендуется это делать слоями по 20-30 см, тщательно утрамбовывая каждый слой и выгоняя из него воздух. Однако, между заливками слоёв нельзя допускать полного застывания раствора.

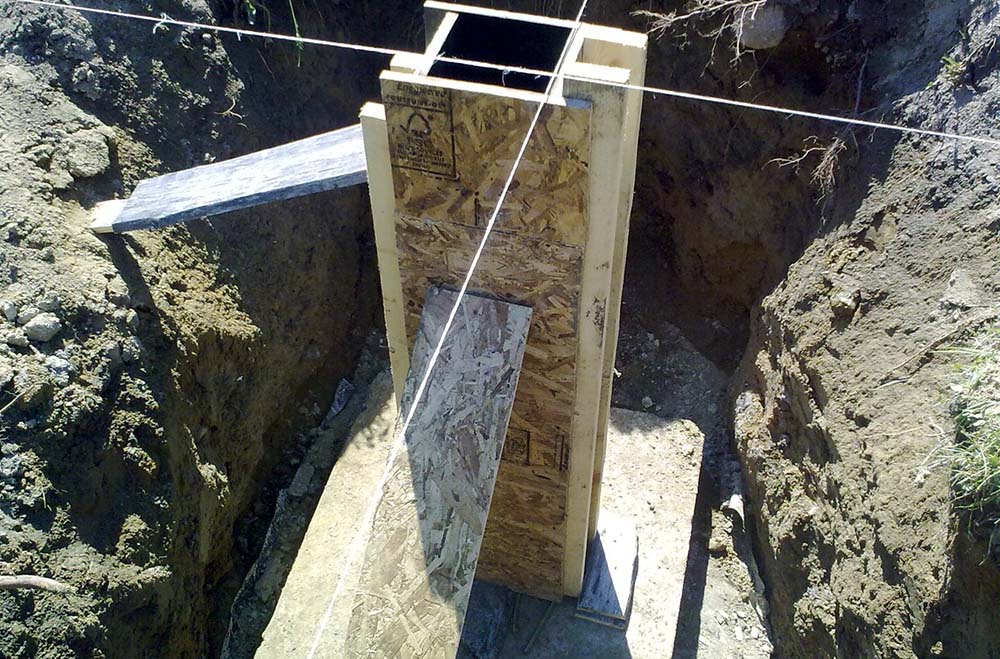

Фундамент и опалубка

Все столбы залиты. Оставляем фундамент на неделю, периодически проливая его водой. Через неделю можно открывать опалубку. Для полного набора прочности столбчатому фундаменту нужно простоять ещё 3 недели. Затем можно переходить к укладке ростверка. Он поможет распределить нагрузку равномерно по всему основанию.

Заключительным этапом считается обсыпка бетонного столба. Для этого используют землю или глину. Укладка производится послойно с промежуточной трамбовкой.

Бетон и опалубка

Сборный

Это вид столбчатого фундамента, собранный из отдельно стоящих бетонных столбов. Отличие от предыдущего вида в том, что для формирования сборного основания используются уже готовые материалы. Конструкция так же, как и в предыдущем варианте, включает в себя подошву.

Для начала необходимо подготовить дренажный слой или, другими словами, песчаную подушку. Делается она по тому же принципу, что и в случае с монолитным фундаментом: 15-20 см песка и 10 см щебня. Затем нужно собрать опалубку из подручного материала.

Сборные столбы для фундамента

Желательно, чтобы её борта определяли верхний уровень подошвы. Так будет проще выровнять основание. С внутренней стороны обложите опалубку рубероидом, который будет играть роль гидроизоляции.

Затем формируется арматурная конструкция для усиления подошвы столбчатого фундамента. Для связки армированных прутьев обязательно используйте вязальную проволоку. Она недорогая и доступна в любом строительном магазине. Залейте бетон небольшими порциями с поэтапной выгонкой воздуха из бетонного раствора.

В армокаркасе не забудьте выпустить 4 центральных прута. Они будут служить усилением столба и обвязкой для ростверка.

Сборный фундамент и виды

Когда основание из бетона подготовлено, можно начинать сборку основной конструкции столбчатого фундамента. Для этого могут использоваться кирпичи или блоки. Далее можно выбрать один из двух вариантов возведения фундамента:

  • выложить полый колодец, предполагающий последующую заливку бетоном;
  • сформировать цельную конструкцию столба из кирпича или блока.

Прутья арматуры должны возвышаться над верхним основанием столбчатого фундамента на высоту не меньше толщины бруса, использованного для ростверка.

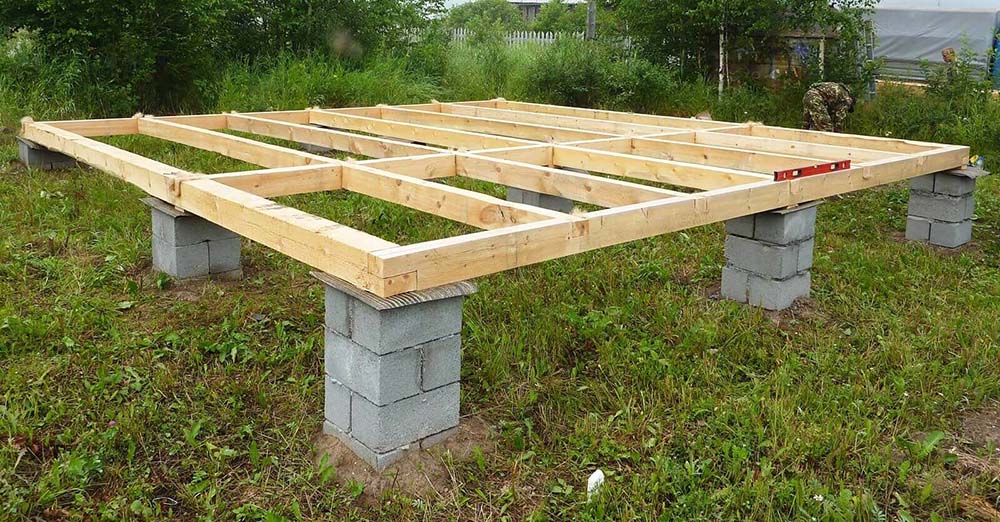

Фундамент сборного типа

Асбестоцементные трубы

Этот вариант столбчатых опор может помочь существенно сократить расходы на строительстве фундамента. Технология формирования столбчатого фундамента из асбестоцементных труб немного схожа со сборной конструкцией.

Для увеличения площади основания обязательно делается подошва, но установка трубы требует небольшого отклонения от предыдущей инструкции. А именно: монтаж трубы проводится на стадии формирования армированного каркаса.

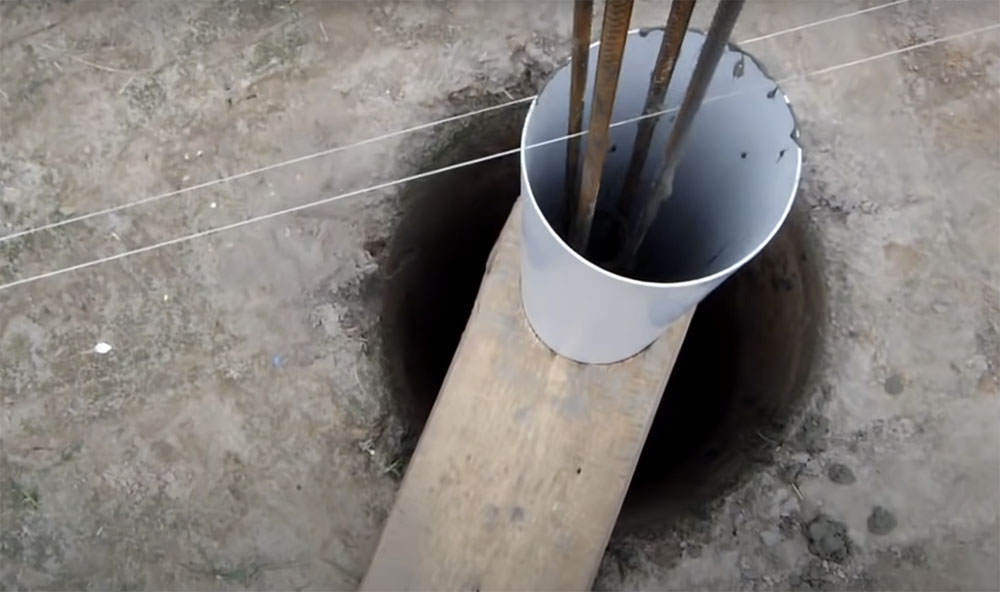

Столбы и арматура

Сделайте в нижней части трубы по два сквозных отверстия, сквозь которые пропустите прутья, формирующие основание подошвы. Так обеспечивается надёжная связка между основанием конструкции и его столбчатой опорой. Закрепите трубу в верхней части, чтобы исключить её движение в этой области.

Заливка бетона начинается с подошвы. После лёгкого застывания раствора можно заливать бетон небольшими порциями внутрь трубы.

Чтобы улучшить усадку раствора, можно постукивать по стенкам трубы.

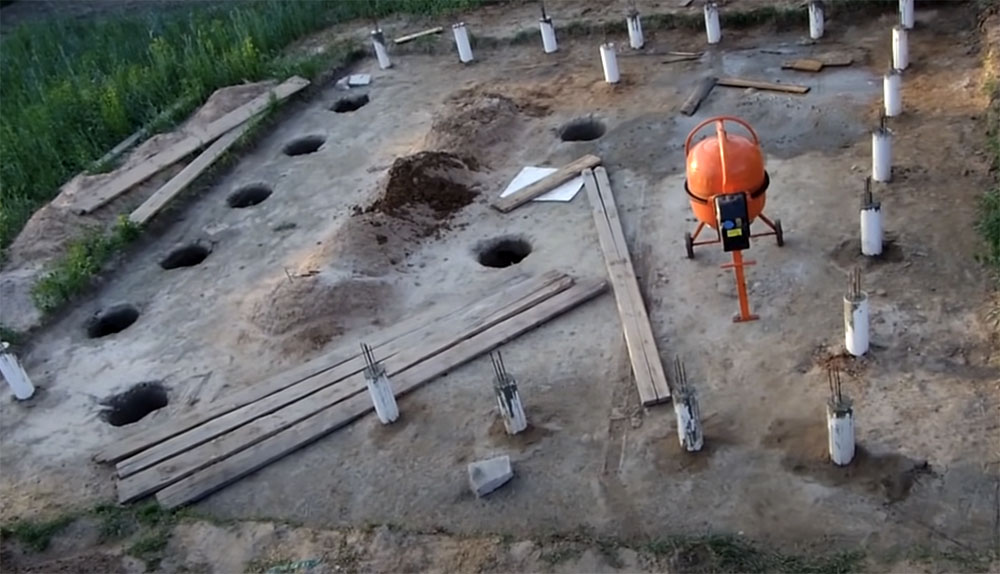

Столбы в земле

Технология укладки ростверка

Ростверк — это горизонтальная обвязка монтируемых опор. В зависимости от вида материала, используемого при строительстве здания, может быть сформирован:

  • из деревянного бруса — используется при строительстве террас, веранд, беседок;
  • из монолитного бетона — при этом могут быть использованы готовые ж/б конструкции или изготовленные на месте монолитные конструкции.

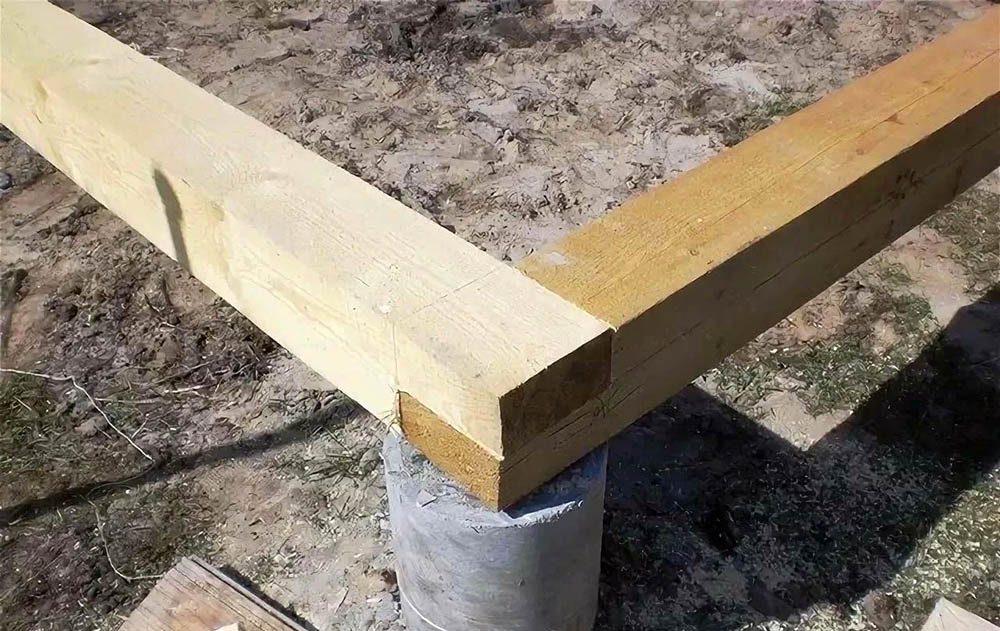

Ростверк из бруса

Укладка ростверка начинается после полного высыхания столбчатого фундамента. Удостоверьтесь в расположении высот столбчатого фундамента по уровню. Для этого можно натянуть строительную нить над каждым из столбов. Если есть необходимость, то выровняйте высоту цементно-песчаным раствором.

Для монолитного каркаса потребуется собрать опалубку из щитового материала, разместить внутри армирующую обвязку, установить опоры в пролётах между столбами и выполнить заливку бетона. Спустя 4 дня опалубка разбирается. Остаётся выждать ещё 3 недели, чтобы можно было начинать строительство здания.

При обвязке ни в коем случае нельзя пользоваться сваркой. Такой вид соединения считается ненадёжным, так как лёгкие подвижки могут вызвать его разрыв. В случае с вязальной проволокой такого не произойдёт.

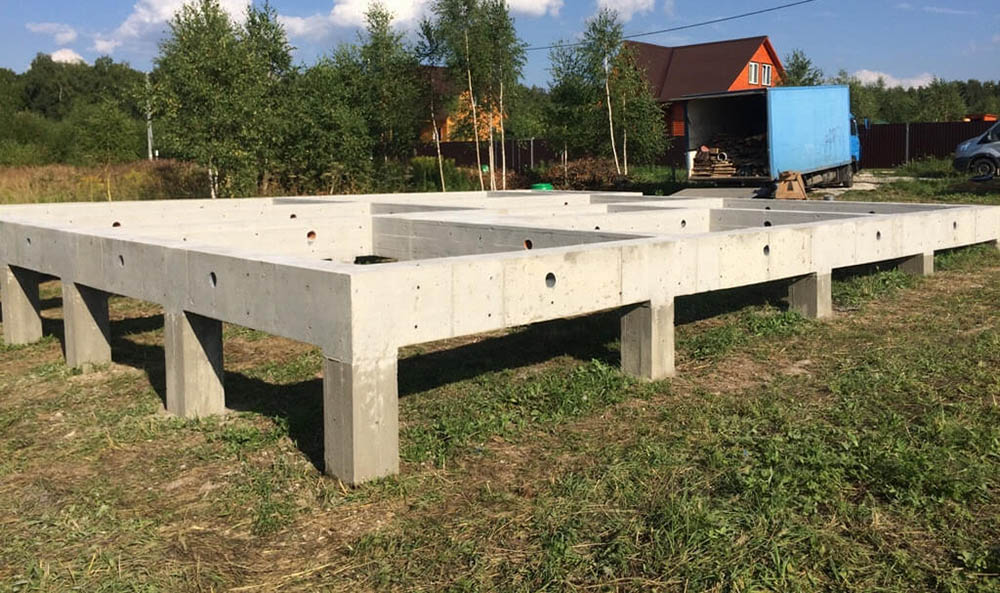

Ростверк из бетона

В заключении

Во время закладки столбчатого фундамента важно соблюдать технологию строительства. В целом, если к выполнению задачи подойти со знанием дела, то ничего сложного здесь нет. Но небольшое отклонение от инструкции, может увеличить риск разрушения конструкции в будущем.

Пробовали ли вы самостоятельно проводить монтаж столбчатого фундамента? Поделитесь опытом в комментариях. Возможно, у вас собственное видение реализации этой задачи.
